什么是嚙合線長度？

在漸開線齒輪中，作用線中實際嚙合的部分的長度叫做嚙合線長度。

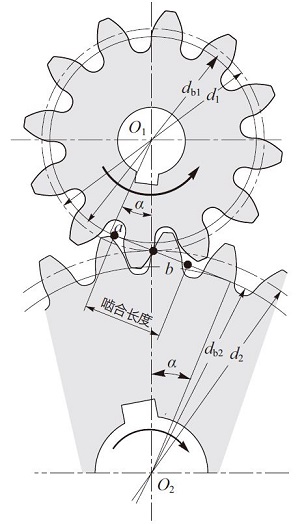

如下圖所示，a和b 是齒頂圓和作用線相交的始點和終點，ab之間的距離就是嚙合線長度。

如下公式所示，嚙合線長度除以法向齒距即可得到重合度ε。

重合度ε = 嚙合線長度 / 法向齒距

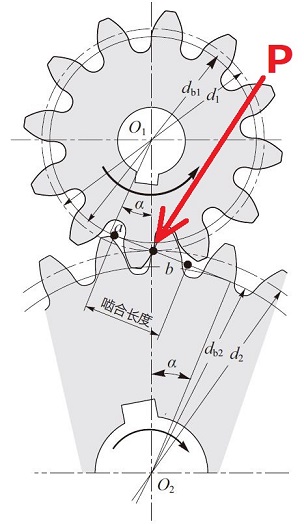

如下圖所示，從齒的嚙合開始到節點之間的長度（作用線上a到P的長度）叫做嚙入長度，從節點到嚙合結束之間的長度（作用線上P到b的長度）叫做嚙出長度。
