量棒（圓珠）測量法

量棒（圓珠）測量法是弦齒厚測量法和跨齒厚測量法一樣，是測量齒輪齒厚的一種測量方法。

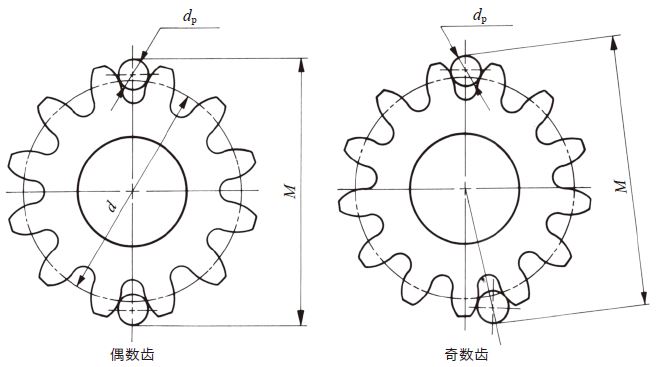

例如，直齒輪且齒數為偶數時，在相對稱的兩個齒間槽分別放入量棒或者圓珠；直齒輪且齒數為奇數時，在一個齒間槽和與該齒間槽成180/z(°)的另一個齒間槽分別放入量棒或者圓珠；然后再通過千分尺測量放入的量棒或者圓珠外側的尺寸（內齒輪測量內側尺寸）來計算齒厚。

量棒（圓珠）測量法
